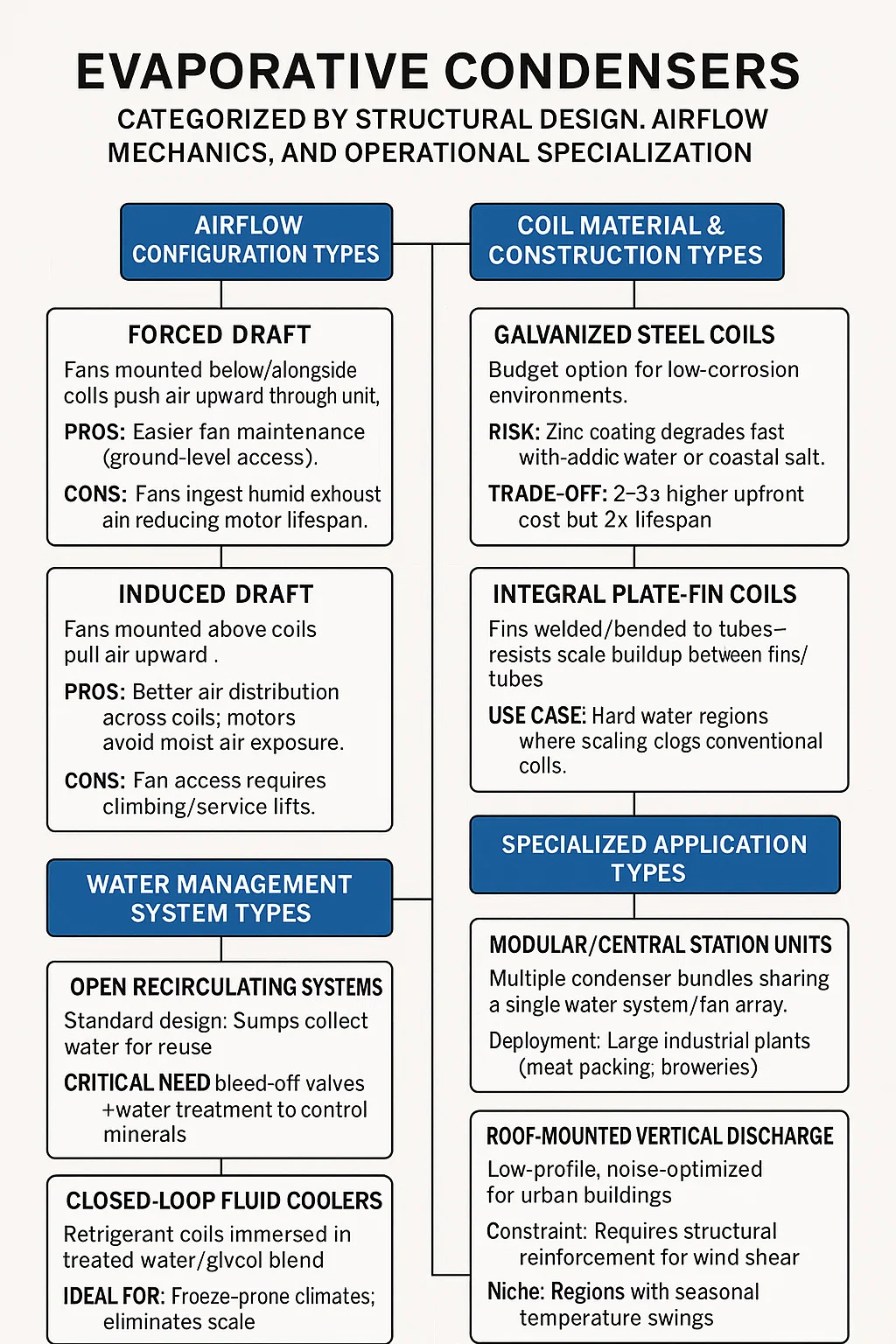

Evaporatif kondansatörler yapısal tasarım, hava akışı mekaniği ve operasyonel uzmanlığa göre kategorize edilir. Aşağıda yaygın türlerin alan odaklı bir dökümü bulunmaktadır:
1. Hava Akışı Yapılandırma Türleri
•Zorunlu Taslak
Bobinlerin altına/yanlarına monte edilen fanlar, havayı ünitenin içinden yukarı doğru iter.
Artıları: Daha kolay fan bakımı (zemin seviyesinden erişim).
Eksileri: Fanlar nemli egzoz havasını emerek motorun ömrünü kısaltır.
• Uyarılmış Taslak
Bobinlerin üzerine monte edilen fanlar havayı yukarı doğru çeker.
Artıları: Bobinler arasında daha iyi hava dağıtımı; motorlar nemli havaya maruz kalmayı önler.
Eksileri: Fan erişimi, tırmanma/servis asansörü gerektirir.
2. Bobin Malzemesi ve Yapım Tipleri
• Galvanizli Çelik Rulolar
Düşük korozyonlu ortamlar için uygun fiyatlı seçenek.
Risk: Çinko kaplama, asitli su veya kıyı tuzu ile hızla bozulur.
• Paslanmaz Çelik Rulolar
Zorlu ortamlar için (kimyasal tesisler, kıyı alanları).
Takas: 2–3 kat daha yüksek ön maliyet, ancak 2 kat kullanım ömrü.
•Entegral Plakalı Kanatçıklı Bobinler
Borulara kaynaklanmış/bağlanmış kanatçıklar – kanatçıklar/tüpler arasında kireç birikmesine karşı direnç gösterir.
Kullanım Durumu: Kireçlenmenin geleneksel serpantinleri tıkadığı sert su bölgeleri.
3. Su Yönetim Sistemi Tipleri
• Açık Devridaim Sistemleri
Standart tasarım: Hazneler yeniden kullanım için suyu toplar.
Kritik İhtiyaç: Mineralleri kontrol etmek için boşaltma vanaları su arıtımı.
•Kapalı Döngü Sıvı Soğutucular
Arıtılmış su/glikol karışımına batırılmış soğutucu bobinleri.
İdeal Kullanım Alanı: Donmaya yatkın iklimler; ölçeği ortadan kaldırır ancak verimliliği azaltır.
4. Özel Uygulama Türleri
•Modüler/Merkez İstasyon Üniteleri
Tek bir su sistemini/fan dizisini paylaşan birden fazla kondansatör demeti.
Dağıtım: Büyük endüstriyel tesisler (et paketleme, bira fabrikaları).
•Çatıya Monte Dikey Deşarj
Düşük profilli, kentsel binalar için gürültü açısından optimize edilmiş.
Kısıtlama: Rüzgar kesmesi için yapısal takviye gerektirir.
•Hibrit Kuru/Islak Üniteler
Ortam sıcaklığı eşiği aşıncaya kadar hava soğutmalı kondenser olarak çalışır, ardından evaporatif moda geçer.
Niş: Mevsimsel sıcaklık dalgalanmalarının olduğu bölgeler.
