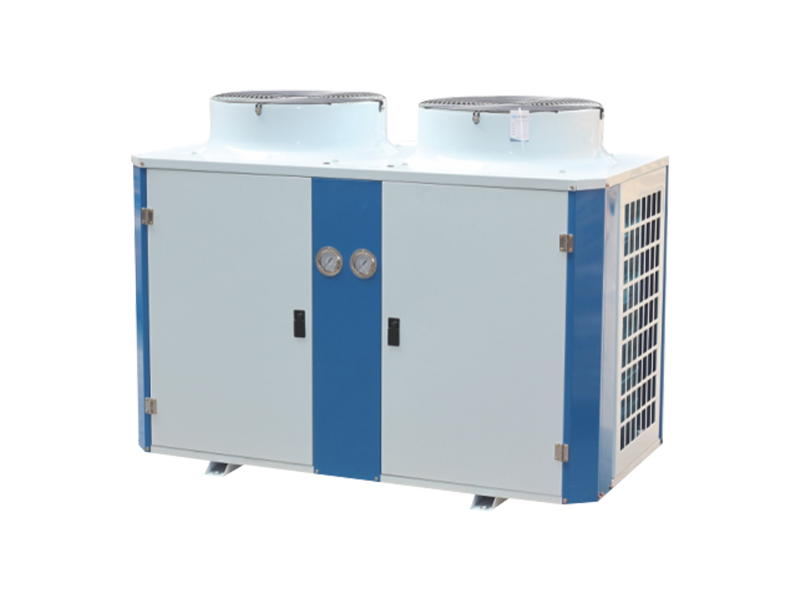

Ürün Özellikleri:
Kabuk entegre kutu yapısını benimser ve bağlantı sağlamdır. Tek makine gücü, yarı kapalı ve tamamen kapalı kompresörlerin çeşitli markalarının kurulumu için uygun olan 1 ila 1 $ HP'dir;
Ürün, 2.8MPa hava geçirmezlik testi ve sistem kanalizasyon işleminden sonra R22, R134A, R404A, R407C ve diğer soğutucu akışkanlara uygulanabilir; O fnu kondenser, yoğuşma birimlerinde yaygın olarak kullanılabilen büyük bir rüzgar tarafına, düzgün rüzgar alanına ve iyi ısı transfer etkisine sahiptir;
Fan, sabit çalışma ve düşük gürültü kurması, onarılması ve bakımı kolay olan harici bir rotordur
Orta ve yüksek sıcaklıkta hava soğutmalı yoğunlaştırma ünitesi kaydırma serisi
Birimler modeli | Xb-fnu-03mh | Xb-fnu-05mh | Xb-fnu-06mh | Xb-fnu-07mh | Xb-fnu-08mh | ||
Kompresör modeli | ZB21KQ | ZB38KQ | ZB45KQ | ZB48KQ | ZB58KQ | ||
Uygulanabilir buharlaşma sıcaklığı (℃) | -5 ℃ ~ -15 ℃ | ||||||
Soğutucu | R22 | ||||||
Güç kaynağı | 380V/50Hz | ||||||
Kondansatör | Fan miktarı (sadece) | 1 | 1 | 1 | 2 | 2 | |
Fan Gücü (W) | 1*190 | 1*230 | 1*320 | 2*190 | 2*230 | ||
Kompresör ünitesi soğutma kapasitesi | Buharlaşma sıcaklığı -5 ℃ | Soğutma kapasitesi | 5710 | 9175 | 11150 | 12950 | 14925 |
Elektrik gücü (W) | 2280 | 3525 | 4325 | 4660 | 5490 | ||
Buharlaşma sıcaklığı -12 ℃ | Soğutma kapasitesi | 4230 | 6575 | 8560 | 9760 | 10675 | |
Elektrik gücü (W) | 2240 | 3490 | 4345 | 4600 | 5440 | ||
Kuplaj | Tüp kuplajı | Φ10 | Φ12 | Φ12 | Φ16 | Φ16 | |
Emme kuplajı | Φ16 | Φ19 | Φ19 | Φ22 | Φ22 | ||
Boyutlar | Uzunluk (a) mm | 700 | 900 | 1000 | 1180 | 1300 | |
Genişlik (b) mm | 650 | 730 | 730 | 730 | 730 | ||
Yükseklik (h) mm | 830 | 950 | 1050 | 1050 | 1050 | ||
Kurulum boyutları | Uzunluk (d) mm | 450 | 600 | 700 | 830 | 900 | |
Genişlik (e) mm | 610 | 690 | 690 | 690 | 690 | ||
Birim Standart Yapılandırma: Kompresör, kompresör egzoz açısı valfi, kondenser, sıvı rezervuar, filtre, solenoid valfi, basınç kontrolü, basınç göstergesi, bağlantı kutusu, vb.; gereksinimlere göre artırılabilir veya azaltılabilir; |
Açıklamak
Masadaki soğutma kapasitesi ve elektrik gücü 32 ℃ ortam sıcaklığına dayanmaktadır.
Birimler modeli | Xb-fnu-09mh xb-fnu-10mh | Xb-fnu-12mh | Xb-fnu-13mh | Xb-fnu-15mh | |||
Kompresör modeli | ZB66KQ | ZB76KQ | ZB88KQ | ZB95KQ | ZB114KQ | ||
Uygulanabilir buharlaşma sıcaklığı (℃) | -5 ° C ~ -15 ° C | ||||||
Soğutucu | R22 | ||||||
Güç kaynağı | 380V/50Hz | ||||||
Kondansatör | Fan miktarı (sadece) | 2 | 2 | 2 | 2 | 2 | |
Fan Gücü (W) | 2*230 | 2*230 | 2*320 | 2*320 | 2*350 | ||
Kompresör ünitesi soğutma kapasitesi | Buharlaşma sıcaklığı -5 ℃ | Soğutma kapasitesi | 17450 | 20600 | 23450 | 24450 | 29350 |
Elektrik gücü (W) | 6075 | 7175 | 8125 | 9140 | 10880 | ||
Buharlaşma sıcaklığı -12 ℃ | Soğutma kapasitesi | 13200 | 15550 | 17700 | 18300 | 21800 | |
Elektrik gücü (W) | 5950 | 7025 | 7900 | 8040 | 9610 | ||
Kuplaj | Tüp kuplajı | Φ16 | Φ16 | Φ19 | Φ19 | Φ19 | |
Emme kuplajı | Φ28 | Φ28 | Φ28 | Φ32 | Φ35 | ||
Boyutlar | Uzunluk (a) mm | 1300 | 1300 | 1400 | 1400 | 1550 | |
Genişlik (b) mm | 730 | 730 | 830 | 830 | 830 | ||
Yükseklik (h) mm | 1150 | 1000 | 1050 | 1100 | 1150 | ||
Kurulum boyutları | Uzunluk (d) mm | 900 | 900 | 950 | 950 | 950 | |
Genişlik (e) mm | 690 | 690 | 790 | 790 | 790 | ||
Birim Standart Yapılandırma: Kompresör, kompresör egzoz açısı valfi, kondenser, sıvı rezervuar, filtre, solenoid valfi, basınç kontrolü, basınç göstergesi, bağlantı kutusu, vb.; gereksinimlere göre artırılabilir veya azaltılabilir; |
Açıklamak
Masadaki soğutma kapasitesi ve elektrik gücü 32 ℃ ortam sıcaklığına dayanmaktadır.
Orta ve Yüksek Sıcaklık Hava Soğutmalı Yoğunlaştırma Ünitesi Yarı Giriş Serisi
Birimler modeli | XB-FNU-03 | XB-FNU-04 | XB-FNU-05 | XB-FNU-06 | XB-FNU-07 | XB-FNU-09 | ||
Kompresör modeli | 2des-3 | 2Ce-4 | 4fes-5 | 4ees-6 | 4des-7 | 4ces-9 | ||
Uygulanabilir buharlaşma sıcaklığı (℃) | -5 ℃ ~ -15 ℃ | |||||||
Soğutucu | R22 | |||||||
Güç kaynağı | 380V/50Hz | |||||||
Kondansatör | Fan miktarı (sadece) | 1 | 1 | 1 | 1 | 2 | 2 | |
Fan Gücü (W) | 1*190 | 1*230 | 1*230 | 1*320 | 2*190 | 2*230 | ||
Kompresör ünitesi soğutma kapasitesi | Buharlaşma sıcaklığı -5 ℃ | Soğutma kapasitesi | 7220 | 8920 | 10210 | 12580 | 15310 | 18470 |
Elektrik gücü (W) | 2840 | 3490 | 2890 | 4850 | 5770 | 7060 | ||
Buharlaşma sıcaklığı -15 ℃ | Soğutma kapasitesi | 4470 | 5570 | 6290 | 7800 | 9520 | 11570 | |
Elektrik gücü (W) | 2370 | 2890 | 3250 | 4000 | 4900 | 6000 | ||
Kuplaj | Tüp kuplajı | Φ12 | Φ12 | Φ12 | Φ12 | Φ12 | Φ12 | |
Emme kuplajı | Φ22 | Φ22 | Φ22 | Φ22 | Φ28 | Φ28 | ||
Boyutlar | Uzunluk (a) mm | 700 | 750 | 900 | 1000 | 1180 | 1300 | |
Genişlik (b) mm | 650 | 650 | 730 | 730 | 730 | 730 | ||
Yükseklik (h) mm | 830 | 950 | 950 | 1050 | 1050 | 1150 | ||
Kurulum boyutları | Uzunluk (d) mm | 450 | 450 | 600 | 700 | 830 | 900 | |
Genişlik (e) mm | 610 | 610 | 690 | 690 | 690 | 690 | ||
Ünite Standart Yapılandırması: Kompresör, Kondenser, Sıvı Rezervuar, Filtre, Solenoid Valf, Basınç Kontrolü, Basınç Göstergesi, Kavşak Kutusu, vb.; Konfigürasyon gereksinimlere göre artırılabilir veya azaltılabilir; |
Açıklamak
Masadaki soğutma kapasitesi ve elektrik gücü 32 ℃ ortam sıcaklığına dayanmaktadır.
Birimler modeli | XB-FNU-10 | XB-FNU-12 | XB-FNU-15 | ||
Kompresör modeli | 4ves-10 | 4TES-12 | 4pes-15 | ||
Uygulanabilir buharlaşma sıcaklığı (℃) | -5 ℃ ~ -15 ℃ | ||||
Soğutucu | R22 | ||||
Güç kaynağı | 380V/50Hz | ||||
Kondansatör | Fan miktarı (sadece) | 2 | 2 | 2 | |
Fan Gücü (W) | 2*230 | 2*320 | 2*350 | ||
Kompresör ünitesi soğutma kapasitesi | Buharlaşma sıcaklığı -5 ℃ | Soğutma kapasitesi | 20300 | 24400 | 29200 |
Elektrik gücü (W) | 7020 | 8610 | 9900 | ||
Buharlaşma sıcaklığı -15 ℃ | Soğutma kapasitesi | 12910 | 15610 | 18540 | |
Elektrik gücü (W) | 5910 | 7260 | 8640 | ||
Kuplaj | Tüp kuplajı | Φ16 | Φ16 | Φ16 | |
Emme kuplajı | Φ28 | Φ35 | Φ35 | ||
Boyutlar | Uzunluk (a) mm | 1300 | 1400 | 1550 | |
Genişlik (b) mm | 730 | 830 | 830 | ||
Yükseklik (h) mm | 1000 | 1050 | 1150 | ||
Kurulum boyutları | Uzunluk (d) mm | 900 | 950 | 950 | |
Genişlik (e) mm | 690 | 790 | 790 | ||
Birim Standart Konfigürasyon: Kompresör, sönüm borusu, yağ ayırma (isteğe bağlı), kondenser, sıvı rezervuarı, filtre, solenoid valf, yağ basıncı farkı (isteğe bağlı), basınç kontrolü, basınç göstergesi, bağlantı kutusu, vb; |
Açıklamak
Masadaki soğutma kapasitesi ve elektrik gücü 32 ℃ ortam sıcaklığına dayanmaktadır.
Orta ve Yüksek Sıcaklık Hava Soğutmalı Yoğunlaştırma Ünitesi Yarı Giriş Serisi
Birimler modeli | XB-FNU-04 | XB-FNU-05 | XB-FNU-06 | XB-FNU-08 | XB-FNU-10 | XB-FNU-12 | ||
Kompresör modeli | 4ees-4 | 4des-5 | 4ces-6 | 4tes - 8 | 4pes-10 | 4nes-12 | ||
Uygulanabilir buharlaşma sıcaklığı (℃) | -20 ℃ ~ -35 ℃ | |||||||
Soğutucu | R22 | |||||||
Güç kaynağı | 380V/50Hz | |||||||
Kondansatör | Fan miktarı (sadece) | 1 | 1 | 1 | 1 | 2 | 2 | |
Fan Gücü (W) | 1*190 | 1*230 | 1*230 | 1*320 | 2*230 | 2*230 | ||
Kompresör ünitesi soğutma kapasitesi | Buharlaşma sıcaklığı -25 ℃ | Soğutma kapasitesi | 4990 | 5860 | 6580 | 9450 | 10970 | 12800 |
Elektrik gücü (W) | 3440 | 4070 | 4830 | 5950 | 6740 | 7880 | ||
Buharlaşma sıcaklığı -30 ℃ | Soğutma kapasitesi | 3720 | 4360 | 5700 | 7000 | 8120 | 9470 | |
Elektrik gücü (W) | 3000 | 3620 | 4090 | 5200 | 5790 | 6800 | ||
Kuplaj | Tüp kuplajı | Φ12 | Φ12 | Φ12 | Φ16 | Φ16 | Φ16 | |
Emme kuplajı | Φ22 | Φ28 | Φ28 | Φ35 | Φ35 | Φ35 | ||
Boyutlar | Uzunluk (a) mm | 700 | 750 | 800 | 1000 | 1300 | 1300 | |
Genişlik (b) mm | 650 | 650 | 730 | 730 | 730 | 730 | ||
Yükseklik (h) mm | 830 | 950 | 950 | 1050 | 1050 | 1150 | ||
Kurulum boyutları | Uzunluk (d) mm | 450 | 450 | 500 | 700 | 900 | 900 | |
Genişlik (e) mm | 610 | 610 | 690 | 690 | 690 | 690 | ||
Birim Standart Yapılandırma: Kompresör, şok emme tüpü, yağ ayırıcı, kondenser, sıvı rezervuar, filtre, solenoid valf, basınç kontrolü, basınç göstergesi, bağlantı kutusu, vb.; Konfigürasyon gereksinimlere göre artırılabilir veya azaltılabilir; |
Açıklamak
1: Tablodaki soğutma kapasitesi ve elektrik gücü 32 ℃ ortam sıcaklığına dayanmaktadır.
2: Buharlaşma sıcaklığı -25 "℃'den düşük olduğunda ve yoğuşma sıcaklığı 45 'c'den yüksek olduğunda, bir CLC sprey soğutma sistemi eklenmelidir;
